R86S レビューシリーズ

前回までのあらすじと今回の内容

前回、Firewall と NAT について速度計測を行った。今回は、pfSense に付属している IPSec VPN サーバーを試してみる。

IPSec VPN

IPSec は、VPNに用いられるプロトコルであり、トンネリング及び認証・暗号化を提供するプロトコルである。

pfSense での設定

公式に Site-to-Site な IPSec VPN の設定手順が掲載されているため、これに従って設定する。

docs.netgate.com

想定するネットワーク

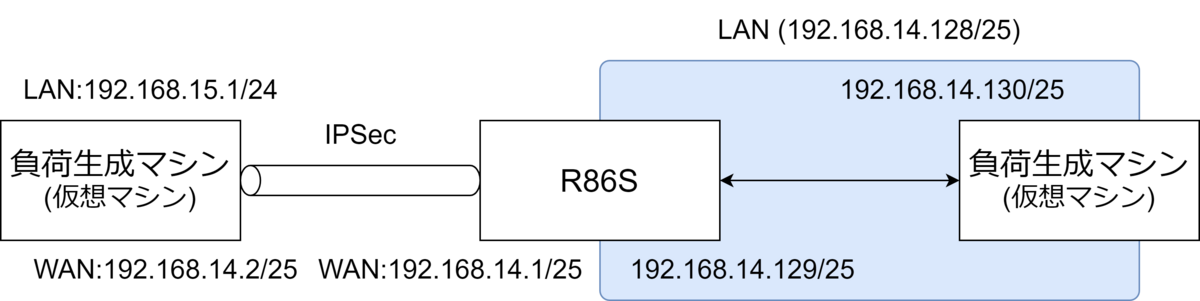

前回までのネットワークを利用する。192.168.14.128/25 を IPSec で接続するLANとし、 WAN 側のIPアドレスとして、R86S は 192.168.14.1/25、IPSec で接続する負荷生成マシンのWAN側を 192.168.14.2/25 とする。負荷生成マシンの LAN のアドレスは 192.168.15.1/24 とする。

下準備

前回、NATの設定をしていたが今回は利用しないため、設定を初期状態に戻しておく。

Phase 1 の設定

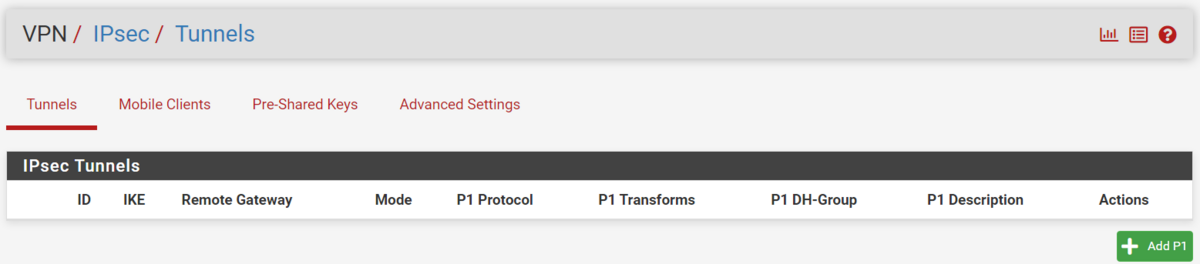

初期状態では何も設定されていないため、"Add P1" から設定を追加する。

Remote Gateway にトンネルの対向である負荷生成マシンのWAN側IPアドレス(192.168.14.2)を指定する。 AESについては、"256bits"を指定するようにマニュアルに記載されているため、その通りに指定する。Pre-Shared Key については "Generate new Pre-Shared Key" から自動で生成することが出来る。

Phase 2 の設定

Phase 2 の設定を行う。追加した Phase 1 の設定から、"Add P2" を選択する。

"Local Network" は IPSec で接続するローカル側のネットワークを指定する。ここでは、OPT1 のサブネットを接続するため、"OPT1 subnet" を選択している。 "Remote Network" では、負荷生成マシン側のLANアドレス(192.168.15.0/24)を指定する。

"Encryption Algorithms" は、マニュアルの指示に従い、"AES256-GCM" を key length "128bits" のみ指定する。

設定内容を変更するために、"Apply Changes" を選択する。

Firewall の設定

IPSec 用の Firewall を設定しておく。ここでは、IPSec で接続するネットワークについて、双方向に通信を許可する設定をしている。

Ubuntu での IPSec 設定(strongswan)

strongswan を用いて IPSec 接続を行う。IPv4 のフォワーディングを許可する設定を行っておく。

$ sudo vim /etc/sysctl.conf
net.ipv4.ip_forward=1 (コメントアウトを外す)
$ sudo sysctl -p /etc/sysctl.conf
net.ipv4.ip_forward = 1

IPSec の接続情報を追加する。left が自身、right が接続先である。

$ sudo apt install strongswan
$ sudo vim /etc/ipsec.conf
conn pfsense-ipsec
        type=tunnel
        keyexchange=ikev2
        left=192.168.14.2
        leftsubnet=192.168.15.0/24
        leftid=192.168.14.2
        leftauth=psk
        right=192.168.14.1
        rightsubnet=192.168.14.128/25
        rightid=192.168.14.1
        rightauth=psk
        ike=aes256-sha256-modp2048
        esp=aes256gcm16-modp2048
        ikelifetime=31680s
        lifetime=31680s
        auto=start
$ sudo vim /etc/ipsec.secrets
192.168.14.2 192.168.14.1 : PSK "a3ee7ee313ef23bdb3bc4578ede0d618ea549626bab6109d48c72b54"
$ sudo ipsec restart
$ sudo ip a add 192.168.15.1/32 dev lo

接続の確認

設定が正常に反映されていれば、pfSense 側では以下のような表示になる。

Ubuntu 側でも以下のように接続が確立していることを確認できる。

$ sudo ipsec status
Security Associations (1 up, 0 connecting):
pfsense-ipsec[1]: ESTABLISHED 5 minutes ago, 192.168.14.2[192.168.14.2]...192.168.14.1[192.168.14.1]
pfsense-ipsec{1}:  INSTALLED, TUNNEL, reqid 1, ESP SPIs: ca1fb313_i c4bacbd3_o
pfsense-ipsec{1}:   192.168.15.0/24 === 192.168.14.128/25

XFRM に、対応するポリシが追加されていることも確認できる。

$ sudo ip xfrm policy
src 192.168.15.0/24 dst 192.168.14.128/25
        dir out priority 374911
        tmpl src 192.168.14.2 dst 192.168.14.1
                proto esp spi 0xc4bacbd3 reqid 1 mode tunnel
src 192.168.14.128/25 dst 192.168.15.0/24
        dir fwd priority 374911
        tmpl src 192.168.14.1 dst 192.168.14.2
                proto esp reqid 1 mode tunnel
src 192.168.14.128/25 dst 192.168.15.0/24
        dir in priority 374911
        tmpl src 192.168.14.1 dst 192.168.14.2
                proto esp reqid 1 mode tunnel
...

iperf3 での速度計測

iperf3 を用いて IPSec を通したマシン間の通信スループットを計測した。

負荷生成マシンへの経路の追加

負荷生成マシン(192.168.14.130/25)へ IPSec を通す経路を追加しておく。

$ sudo ip route add 192.168.15.0/24 via 192.168.14.129

IPSec で接続されたマシン(192.168.15.1)への疎通が取れることを確認する。

$ ping 192.168.15.1
PING 192.168.15.1 (192.168.15.1) 56(84) bytes of data.
64 bytes from 192.168.15.1: icmp_seq=1 ttl=63 time=0.822 ms
64 bytes from 192.168.15.1: icmp_seq=2 ttl=63 time=0.924 ms
64 bytes from 192.168.15.1: icmp_seq=3 ttl=63 time=0.765 ms

計測結果(AES-NI なし)

デフォルト設定では、Intel CPU の AES 演算支援機構である AES-NI が無効化されている。まず、その状態で計測を行った。

双方向同時に計測し、最大で 170 Mbps 前後であった。前回の NAT での計測に比べてかなり速度が低下していることが分かる。

CPU 使用率については、NAT時と同様に1コアを使い切っている。

計測結果(AES-NI あり)

"System" -> "Advanced" -> "Miscellaneous" -> "Cryptographic & Thermal Hardware" から AES-NI を有効化する。ここでは、 "AES-NI and BSD Crypto Device (aesni, cryptodev)" を選択した。
